Z úvodu již víme co je to svar a za jakých podmínek vzniká. Z předchozího bloku také víme, jaké jsou typy svářeček a metody vystředění vlákna, pojďme se detailněji podívat jak svářečka funguje.
Co se děje v průběhu svařování
Připravená vlákna jsou založena ve svářečce
Svářečka detekuje konce vláken
Svářečka vyhodnotí úhel zalomení vlákna
Svářečka se zaměřením na jádro rozpozná typ vlákna
Svářečka nastaví mezeru mezi konci vláken
Svářečka s aktivním středěním vyrovná vlákna
Svářečka vytvoří elektrický oblouk pomocí elektrod
Mezi elektrodami vzniká teplota 1800°C - 2000°C
Vysoká teplota nataví konce vláken
Svářečka přisune natavené konce k sobě
Vzniká svar, permanentní spojení dvou konců optického vlákna
Svar chladne - tvrdne
Svářečka ODHADUJE útlum na svaru, není schopna změřit skutečný útlum
Svářečka provádí tahový test pro ověření pevnosti svaru
Svar je připravený na zapečení ochrany

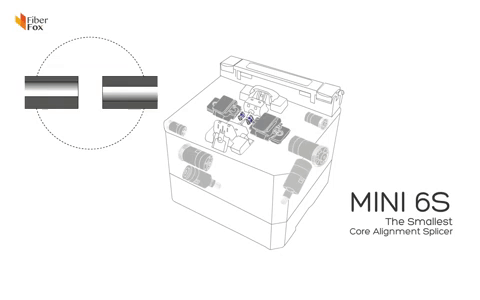

Aktivní vystředění na jádro
Svářečka s aktivním vystředěním vyrovnává proti sobě dvě vlákna pomocí motorů.

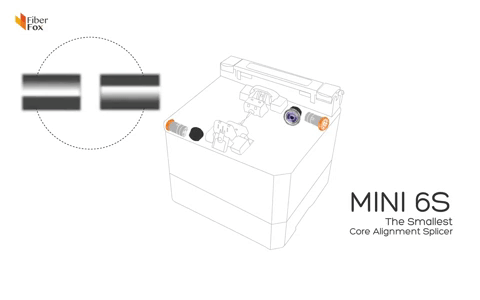

Zaostření jádra
V případě svářečky s aktivním středěním na jádro, probíhá před svařováním zaostření čoček na jádro vlákna.

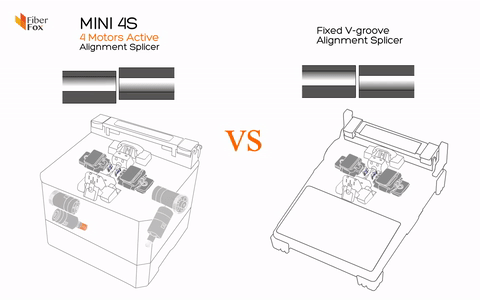

Aktivní vystředění / Pevná V drážka
Porovnání vystředění pomocí aktivního středění a pomocí pevné V drážky. Z animace je zřejmé že svářečka s pasivní V drážkou pouze přisouvá vlákna k sobě, velice tedy záleží na čistotě V drážky, pokud se ve drážce usadí drobné nečistoty, může se stát že vlákna nebudou správně vystředěna a na samotném svaru pak vzniká velký útlum. Svářečky s pasivní V drážkou jsou vhodné pro poslední svary na trasy, pro větší komfort a udržení kvality i na posledních svarech ovšem doporučujeme alespoň vystředění na plášť například svářečku FiberFox Mini 4S.
